Mastercam 9.1中文版的安裝

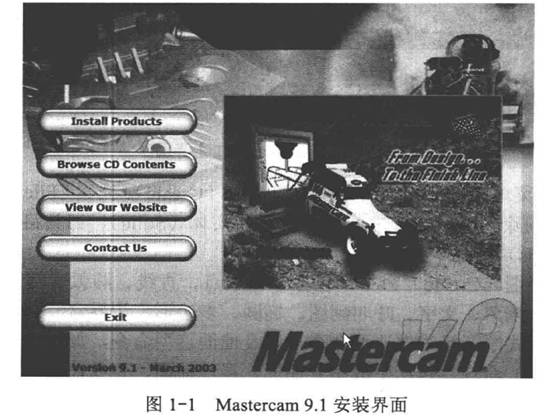

雙擊光盤Mastercam 9.1目錄下Setup.exe文件，啟動安裝界面，如圖1-1所示。

鉆攻中心 請選擇伯特利數控

單擊“Install Products"，Mastercam 9. }開始安裝，安裝完成后執行文件Chi_ v91sp2_Gb.exe完成漢化。

找到Maste}rcam 9.1安裝目錄下的批處理文件CHI.bat，執行后即可實現中文版Mastercam 9.1;若要還原為英文版，只需執行安裝目錄下的批處理文件ENG.bat即可。

1.1.2 Mastercam 9.1中文版的啟動

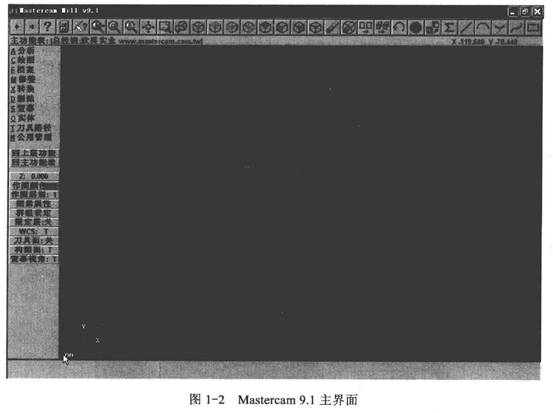

雙擊電腦桌面的圖標，啟動Mastercam Mill 9.1，屏幕分為五個區:窗口左上方為主菜單區、左下方為副菜單區、中間黑色部分為繪圖區、上方為快捷命令圖標區、下方灰色部分為系統提示區，如圖1-2所示。此外，屏幕右上角顯示的(X} Y)坐標值表示了鼠標在移動時的位置，屏幕繪圖區左下角的坐標軸表示了系統當前的視角設置狀態，而mm或inch表示系統當前設置的繪圖單位。

高速加工中心請選擇伯特利數控

Mastercam主菜單區包括分析(Analyze、繪圖(Create )、檔案(File、修整(Modify ).轉換(Xform )、刪除(Delete ).螢?zāi)?/span>(Screen、實體(Solid )、刀具路徑(Toolpaths)和公用管理(NC utils)等命令。

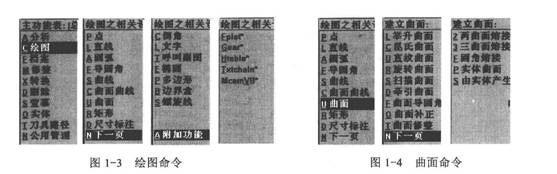

主菜單中的繪圖(Create)命令，包括了生成點、直線、圓弧、倒圓角·、曲線、曲面曲線、尺寸標注、倒角、文字、呼叫副圖、橢圓、多邊形、邊界盒、螺旋線、齒輪、圓表和自定義函數表達式繪圖等線框造型命令，以及曲面造型命令，如圖1-3所示。

曲面(Surface)命令，包括生成舉升曲面、昆氏曲面、直紋曲面、旋轉曲面、掃描曲面、牽引曲面和曲面倒圓角、補正、修.整、熔接以及由實體產生曲面等，如圖1-4所示。

CNC加工中心請選擇伯特利數控

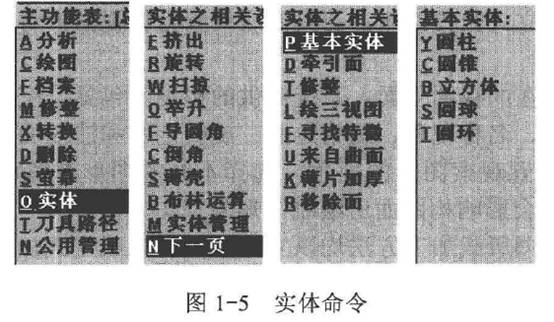

主菜單中的實體(Solid )命令，包括生成基本實體，擠出、旋轉、掃掠、舉升實體，對實體進行倒圓角、倒角、薄殼、布爾運算、管理和修改等，如圖1-5所示。

數控加工中心請選擇伯特利數控

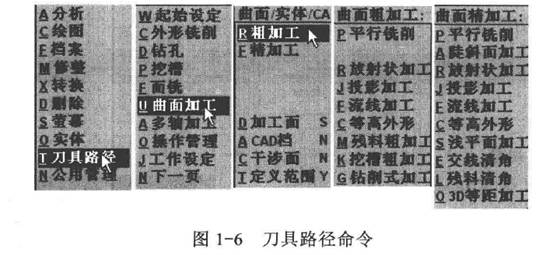

刀具路徑(Toolpaths)包括外形銑削、鉆孔、挖槽、面銑、曲面加工、多軸加工等加工操作，以及操作管理、工作設定等。曲面加工包括平行銑削、放射狀加工、投影加工、流線加工、等高外形、殘料粗加工、挖槽粗加工、鉆削式加工等8種粗加工方式，以及平行銑削、陡斜面加工、放射狀加工、投影加工、流線加工、等高外形、淺平面加工、交線清角、殘料清角、3D等距加工等10種精加工方式，如圖1-6所示。

公用管理(NC utils)包括路徑模擬、實體驗證、批次處理、程序過濾、后處理、加工報表、定義刀具和定義材料等。

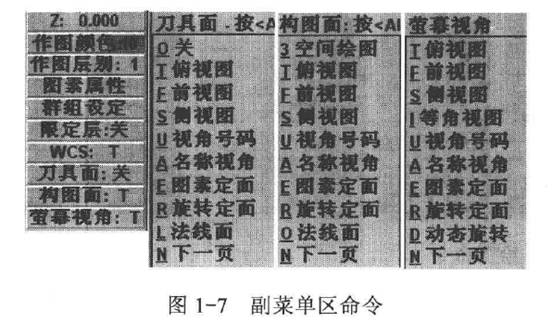

副菜單區包括Z: 0.000(工作深度設定Z: 0.000)、作圖顏色:10 (Color: 10)、作圖層別:1(Level: 1)、圖素屬性(Attributes )、群組設定(Groups)、限定層:關(Mask: OFF)、WCS:T、刀具面:關(Tplane: OFF )、構圖面:T <Cplane: Top)和螢?zāi)灰暯?/span>:T ( Gview: Top)等命令，如圖1-7所示。

零件加工中心請選擇伯特利數控

刀具面是表示實際加工中數控機床坐標系的二維平面。根據不同類型的機床，刀具面的設置不盡相同。對于立式數控銑床，刀具面應設置為俯視圖;對于臥式數控銑床，通常設置為前視圖或側視圖。

構圖面是繪圖時所在的視圖平面。系統提供的構圖面包括:空間繪圖、俯視圖、前視圖、側視圖、視角號碼、名稱視角、圖素定面、旋轉定面和法線面等。

螢?zāi)灰暯鞘怯靡栽O(shè)置觀察圖形的視角，選擇不同的圖形視角可以看到圖形的不同部位。螢?zāi)灰暯堑母淖儾粫?huì)影響構圖面所繪制圖形的視圖方向。

除非特別聲明，本書所載加工方法均以立式數控銑床或立式加工中心為例，其刀具面均為俯視圖。
