1.2.3挖槽加工

挖槽加工也稱口袋加工，屬于層銑粗加工的一種，其作用是去除封閉區域里的材料，主要用于形狀簡單的.二維圖形、側面為直壁或傾斜度一致的封閉區域。

例1-4 挖槽加工（1）

操作步驟如下:

步驟一CAD建模

1)在主菜單區依次單擊“繪圖”“下一頁”“多邊形”，彈出“繪制多邊形”對話框，輸入邊數:5、半徑:30,其余默認，單擊“確定”，抓點方式選擇“原點(o, o}00，繪出多邊形。

2)返回_L層功能，單擊“圓弧”“點半徑圓”，在系統提示區輸入半徑:}.s，回車，抓點方式依次選擇5條邊的端點，作5個圓。

1) 單擊.丘部快捷命令圖標，刪除5條邊。

4)單擊上部快捷命令圖標因，在主菜單區選擇“修整方式N(不修整圓角)”，單擊“圓角半徑”，在系統提示區輸入半徑:12，回車，在繪圖區依次選擇鄰近的兩個圓，會出現兩條相切的圓弧，將十字光標移動到需要保留的一條圓弧附近，單擊鼠標左鍵繪制圓弧，如圖1-24左邊所示。

5)返回主功能表，單擊“修整”、“修剪延伸”、“兩個物體”，依次選擇要保留的圓弧部分，選擇“修剪或者延伸”，最終結果如圖1-24右邊所示。

步像二挖槽加工

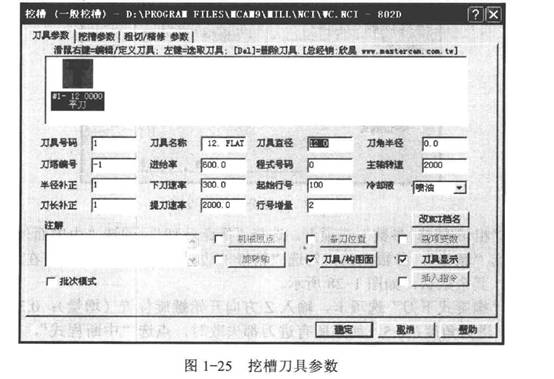

1)在主菜單區單擊“回主功能表”，返回到主界面，單擊“刀具路徑”“挖槽”“串聯”，選擇剛才繪出的梅花圖形(高亮顯示)，單擊“執行”，彈出“挖槽(一般挖槽)”對話框，將鼠標移動到中間空白處，單擊鼠標右鍵選擇“從刀具庫選取刀具”，選擇直徑為12mm的平刀，輸入進給率:600.0、下刀速率:300.0、提刀速率:2000.0、主軸轉速:zooo，冷卻液:噴油，如圖1-25所示。
