如何二次開發AutoCAD

0 引言

VBA是一種自動化語言，結合相應的圖形軟件，它可以按照用戶的要求，自動地生成一系列的動作指令。微軟開發的圖形設計軟件AutoCAD，由于其具有豐富的方便、快捷的繪圖工具，使得該軟件在機械制造行業、建筑行業中得到了廣泛的應用。

本文以VBA為開發語言，依托AutoCAD強大的繪圖功能，設計并開發了數控仿真軟件。該軟件根據用戶編寫的數控程序，在自定義的毛坯中，通過刀具的移動完成材料的切削，進而實現零件的加工。所有這些過程，均以三維圖形的方式進行動態顯示，可以將數控程序加工的細節詳實、直觀地展現在用戶面前。利用該軟件可以極大地減小零件試切的損失，對于提高生產效率具有積極作用。

1 仿真系統結構設計

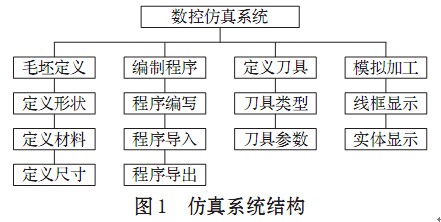

根據實際零件加工的操作順序，數控加工仿真程序設置了零件定義、程序調用、刀具選擇等功能。系統的頂層功能結構如圖1所示。

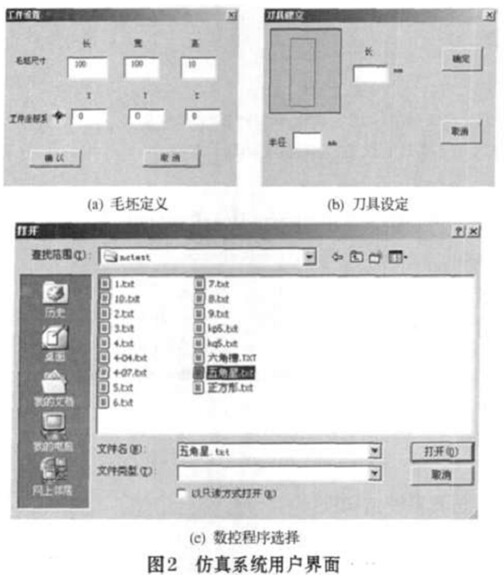

本仿真系統可通過兩個對話框定義毛坯的長L、寬W、高H、工作坐標系X、 Y、 Z以及刀具的規格直徑Ф、對刀長度L用戶可通過一個文件對話窗體選擇數控程序PRO。具體的窗體界面如圖2所示。

2 算法規劃與完成

2.1 VBA引入銜接AutoCAD

選用面向目標的程序規劃辦法, 運用 Visual Basic 在AutoCAD2005上用VBA技能進行二次開發, 可以較好地完成體系程序參數化繪圖。

VBA是經過AutoCAD ActiveX Automation接口來樹立和AutoCAD目標間的聯絡。ActiveX是樹立在COM目標模型之上的一個標準通信協議，它答應目標之間經過必定的接口相互通信。而AutoCAD ActiveX提供在AutoCAD外操控編程的機制，經過運用AutoCAD目標，完成對AutoCAD的操控。

2.2 刀具切削實現

在數控機床完成零件加工過程中，主要涉及到兩種基本的加工路徑，它們分別是直線運動、圓弧運動。

對于直線加工模型，主要是定義加工的起點AA和終點B。移動刀具的對刀點在AA和BB之間，我們利用均勻直線插補算法求得；刀具和毛坯重合部分，可以借助對毛坯執行布爾運算生成，以示零件被切削部分。模型如圖3所示。

圓弧加工模型，由于曲線的復雜性和G02、 G03圓弧插補加工方式選擇的需要，在確定加工特征信息時應包括：起點SA、SB、 SC、終點EA、 EB、 EC、半徑R，順時針G02、逆時針G03。圓弧生成的變種可以由角度參與確定，對于加工整圓分為：順時針、逆時針兩種。

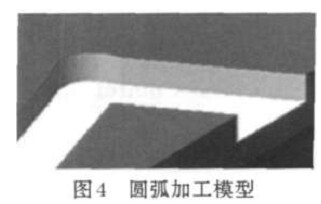

在整個加工模型的建立中，圓弧加工涵蓋了加工的各種基本情況，因此圓弧加工設計是系統實現的關鍵。圓弧加工模型如圖4所示。

下面是基于VBA開發的部分圓弧加工程序：

……

If G02G03 Like "G02" Then

p1(0)=sa: p1(1)=sb: p1(2)=sc

p2(0)=ea: p2(1)=eb: p2(2)=ec

Else

p1(0)=ea: p1(1)=eb: p1(2)=ec

p2(0)=sa: p2(1)=sb: p2(2)=sc

End If

radius=R

d=Math.Sqr((p2(0)-p1(0))*(p2(0)-p1(0))+

(p2(1)-p1(1))*(p2(1)-p1(1)))

d1=Math.Sqr(radius*radius-(d/2)*(d/2))

angle1=Math.Atn(d1/(d/2))

angle3=3.141592-(angle1+angle1)

If (p2(0)=p1(0)) Then

If radius>0 Then

If ((p2(1)-p1(1))>0) Then

centerPoint(0)=p1(0)+Math.Abs(radius)*

Math.COS(3.1415926/ 2-angle1)

Else

centerPoint(0)=p1(0)-Math.Abs(radius)*

Math.COS(3.1415926/2-angle1)

End If

Else

If ((p2(1)-p1(1))>0) Then

centerPoint(0)=(p1(0)-Math.Abs(radius)*

Math.COS(3.1415926/2-angle1))

Else

centerPoint(0)=(p1(0)+Math.Abs(radius)*

Math.COS(3.1415926/ 2-angle1))

End If

End If

centerPoint(1)=p1(1)+(p2(1)-p1(1))/2

If radius>0 Then

If ((p2(1)-p1(1))>0) Then

startAngleInDegree=angle1+3.1415926/2

endAngleInDegree=angle1+3.1415926/2+angle3

Else

startAngleInDegree=-angle3/2

endAngleInDegree=angle3/2

End If

……

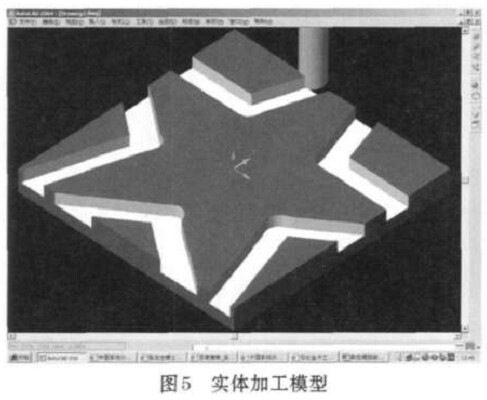

2.3 實體加工模型

AutoCAD具有很強的圖形繪制能力，利用該軟件的三維圖形繪制命令可以輕松繪制逼真的實體模型。

本系統利用自定義的加工函數完成實體模型的加工，用戶只要給定加工所必須的信息，就可以實現零件的自動加工。自定義函數的原型如下：

arcsolidtrace s(0), s(1), s(2), e1(0), e1(1), e1(2), radius, R,

H, boxObj, cylinderobj, G02G03

函數名稱為arcsolidtrace，圓弧的起點的三維坐標值為s(0), s(1), s(2)，圓弧終點三維坐標值為e1(0), e1(1), e1(2)，圓弧半徑為radius，刀具半徑為R,對刀長度為H,零件毛坯實體為boxObj，刀具實體為cylinderobj，加工方向?yàn)?/span>G02G03。

程序依照數控圓弧加工規律和給定的參數值，判斷加工路徑并完成零件毛坯的布爾運算。部分程序代碼如下：

……

d=Math.Sqr((p2(0)-p1(0))*(p2(0)-p1(0))+(p2(1)-p1(1))*

(p2(1)-p1(1)))

If d<>0 Then

d1=Math.Sqr(radius*radius-(d/2)*(d/2))

angle1=Math.Atn(d1/(d/2))

angle3=3.141592-(angle1+angle1)

If (p2(0)=p1(0)) Then

If radius>0 Then

If ((p2(1)-p1(1))>0) Then

m(0)=p1(0)+Math.Abs(radius)*Math.COS(3.1415926/

2-angle1)

Else

m(0)=p1(0)-Math.Abs(radius)*Math.COS(3.1415926/

2-angle1)

End If

Else

If ((p2(1)-p1(1))>0) Then

m(0)=(p1(0)-Math.Abs(radius)*Math.COS(3.1415926/

2-angle1))

Else

m(0)=(p1(0)+Math.Abs(radius)*Math.COS(3.1415926/

2-angle1))

End If

End If

m(1)=p1(1)+(p2(1)-p1(1))/2

If radius>0 Then

If ((p2(1)-p1(1))>0) Then

startAngleInDegree=angle1+3.1415926/2

endAngleInDegree=angle1+3.1415926/2+angle3

Else

startAngleInDegree=-angle3/2

endAngleInDegree=angle3/2

End If

……

3 應用實例

應用本系統，用戶只需要選擇毛坯類型，定義毛坯尺寸，定義刀具規格，輸入編寫好的數控程序，即可驗證數控程序的正確性。

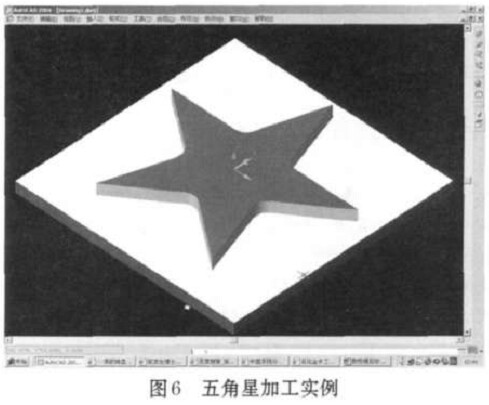

例如，用戶定義一個矩形毛坯，和一個半徑為10個單位的外形銑刀，加工一個五角星的案例，其加工完成后的效果如圖6所示。

4 結束語

利用VBA對AutoCAD的二次開發，實現了數控程序加工的三維仿真。仿真系統不但利用了VBA的數學計算功能，更發揮了CAD的三維圖形功能，使得數控仿真達到了逼真、直觀的效果，提高了數控加工程序驗證效率和準確率。

本文由伯特利數控文章整理發表，文章來自網絡僅參考學習，本站不承擔任何法律責任。

http://www.bethel-cnc.com/bethel/news/

標簽：數控機床編程繪圖

上一篇加工時出現的誤差要怎么解決

下一篇PLC在機床維修檢測時起到的做用
