5.3 磨液分離裝置

磨液分離裝置由旋流器和階梯式沉淀箱等組成用于將磨液中的細小顆粒分離出去旋流器安裝在艙體內 與磨液泵同時工作磨液中較大的顆粒從旋流器下出口流回料艙中水和細小顆粒從上出口流到階梯式沉淀箱經多級沉淀后清水流回料箱如此循環 達到及時將磨液中的細小顆粒分離出去的目的

5.4 控制系統

5.4.1 控制系統的組成

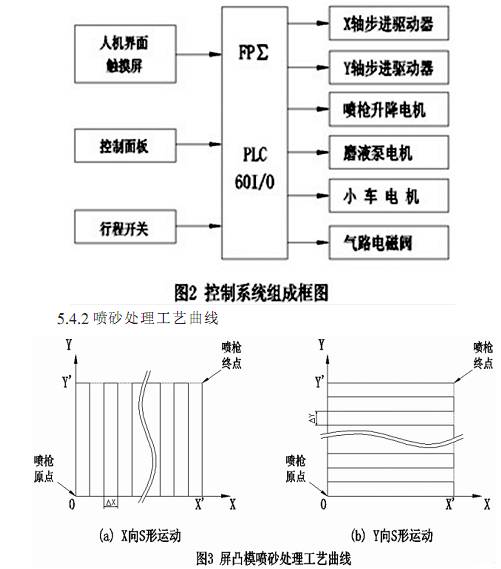

本機控制系統本著既能滿足工藝要求又簡單可靠既節約成本又能滿足控制要求的原則依照生產工序?qū)刂葡到y(tǒng)的要求控制系統采用了基于 PLC 和觸摸屏技術實現數控控制功能的控制方案系統選用具有位置控制功能的松下電工可編程控制器 FP [1.3]作

為控制單元選用 Eview27cm 觸摸屏[2]為人機界面的電器控制系統如圖 2 所示

屏凸模噴砂處理的噴槍行走軌跡為雙 S 形曲線如圖 3 所示

自動控制時 噴槍在 Y 向步進電機的驅動下從原點出發以設定速度 v 行走當行走到 Y 設定值位置時 Y 向步進電機停止運行 X向步進電機啟動 噴槍以 Y 向步進電機相同的速度 v 行走 X 設定值距離后停止運行隨即啟動 Y 向步進電機 噴槍仍以速度 v 運行Y 距離后 Y 向步進電機停止運行 X 向步進電機又開始啟動 這樣噴槍周而復始地按圖 3 a 工藝曲線作 X 向 S 形運動 同樣當噴槍運行到終點時 Y 向步進電機停止運行 X 向步進電機開始啟動 噴槍從終點按圖 3 b 工藝曲線作 Y 向 S 形運動 當噴槍返回到原點后即完成屏凸模噴砂工藝處理

上述噴槍 X 向運行尺寸 X Y 向運行尺寸 Y X 向運行間距ΔX Y 向運行間距ΔY 及噴槍運行速度 v 均由模具的規格及要求所確定并由觸摸屏設定

5.4.3 噴槍的行程確定

噴槍的行程正比于步進電機的總轉角因此只要控制步進電機的總轉角即可由步進電機的工作原理可知步進電機的總轉角取決于輸入脈沖的個數[4]

因此可根據伺服機構的位移量計算出 PLC 輸出脈沖的個數 n

n=DL/d

式中 DL 為伺服機構的位移量 mm

d 為伺服機構的脈沖當量 mm/脈沖

5.4.4 噴槍的速度控制

噴槍的進給速度即伺服機構的進給速度取決于步進電機的轉速而步進電機的轉速取決于輸入脈沖的頻率因而能夠依據工序需求的進給速度斷定 PLC 輸出脈沖的頻率 f 單位 Hz

f=v/60d

式中 v 為伺服機構進給速度即噴槍運行速度 mm/min

d 為伺服機構的脈沖當量 mm/脈沖

5.4.5 控制程序

本機分自動循環控制和手動控制兩種工作方式

執行自動控制程序時 工件放在小車上后按運行按鈕小車啟動和工件一起運行到工作艙內停在加工位置同時艙門關閉此時磨液泵啟動 氣路電磁閥打開 噴槍按照觸摸屏上設定的工藝曲線在步進電機的驅動下進行噴砂處理當噴槍走完工藝曲線回到原點時 磨液泵停止工作壓縮空氣關閉小車啟動將工件運出工作艙完成工件加工

執行手動程序時 可對各機構進行單獨調整及對自動噴砂所不能達到的部位進行手動噴砂

結束語

玻殼屏凸模數控濕式噴砂機已成功地應用于多家彩玻生產企業達到了生產要求該設備制造成本低操作簡單維護方便生產效率高磨料消耗少特別是工作時不產生粉塵根除了粉塵對環境的污染及對工人健康的危害該機不但可應用于彩玻行業各種屏凸模具的濕式噴砂加工也可用于其它行業的模具加工。
