問題的提出

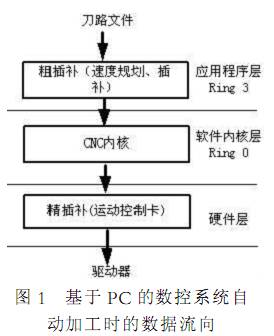

數控機床最重要的工作是自動加工在開放式數控系統中執行自動加工功能時 數據處理的流程一般如圖 1一個編制好的加工文件首先經過 PC 用戶態程序的處理完成所謂粗插補的工作然后控制系統再把粗插補的結果通過 CNC 內核俗稱驅動 傳遞給運動控制卡讓控制卡完成精插補的工作實際中在 CNC 內核層會完成更多的實時性相對高的工作比如端口掃描為了討論方便忽略這些內容

所謂的粗插補 是指對文件的一系列操作包括對文件描述的刀路的語義理解速度規劃軌跡處理插補等等人們之所以選擇在 PC 上完成粗插補 是看中了計算機強大的運算能力但一般人們不會采用在 CNC 內核層完成粗插補的工作有如下原因 1 Windows 系統在調度內核模式的線程時不會自動保存和恢復浮點寄存器中的內容如要做需要手工完成 2 CNC 內核中的程序不方便調試俗稱驅動程序不方便調試 3 為了保證控制卡處理數據的完整性一般的控制系統都會設計成驅動程序由控制卡發出的中斷來驅動運行在中斷服務程序中一般不宜做特別復雜的事情有時 對于復雜的插補算法和刀路情形可能需要較長的計算時間這在性能上是不允許的因此人們一般把粗插補工作放在應用程序?qū)?/span> 然后把插補結果傳遞給驅動程序

這里有一個問題當用戶應用程序完成粗插補后插補結果的數據量一般都是巨大的而用戶程序和內核程序之間的數據傳遞一般情況下是不方便的這就要求人們找到一種高效的方法來完成數據交換

從 Intel80386 開始出于安全性和穩定性的考慮該系列的 CPU 可以運行于 ring0~ring3 從高到低四個不同的權限級 對數據也提供相應的四個保護級別運行于較低級別的代碼不能隨意調用高級別的代碼和訪問較高級別的數據 而且也只有運行在 ring0 層的代碼可以直接對物理硬件進行訪問 由于 WindowsNT 是一個支持多平臺的操作系統 為了與其他平臺兼容它只利用了 CPU 的兩個運行級別一個被稱為內核模式對應 80 86 的 ring0 層是操作系統的核心部分設備驅動程序就是運行在該模式下另一個被稱為用戶模式對應 80 86 的 ring3 層操作系統的用戶接口部分就是我們通常所說的 Win32 API 以及所有的用戶應用程序都運行在該級別

運行在這兩個模式下的程序一般都是通過專門的 API 應用程序接口函數 DeviceIOControl 進行數據交換的用戶模式程序通過該函數向內核程序申請服務 同時把需要傳遞的數據一并告知內核程序在接收到該服務申請信息以后將傳遞的數據拷貝到內核的緩沖區中這就造成在傳遞數據之前和傳遞到內核程序以后都需要進行數據的拷貝并且 DeviceIOControl 函數在執行時也有較大的開銷因此造成用這種方法進行數據傳遞效率不高為了解決上述方案的不足本文給出另一種使用內存映射的方式來完成數據交換的方法

2.內存映射方式傳遞數據

我們知道 32 位 Windows 操作系統會為每個應用程序分配 4G 的內存地址空間這些在邏輯上連續的內存地址所對應的物理地址其實并不一定連續 既有可能把不相鄰的存儲空間映射成相鄰的也可能把相鄰的物理塊映射成不相鄰的邏輯地址同時 它還具有把同一塊物理存儲設備分別映射到不同的地址的能力本方案使用的就是操作系統的后一種能力

方案思路將某一塊內存空間分別映射到內核地址空間和用戶模式地址空間這樣兩種模式下的程序就可以直接對該內存區域進行讀寫從而達到數據交換的目的

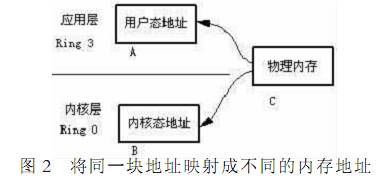

圖 2 中物理內存 C 被分別映射成用戶地址空間的 A 和內核地址空間的 B內核模式程序從 B 處開始讀取數據 用戶程序從 A 處開始寫入數據

Windows 提供了相應的 API 函數和數據結構 整個過程敘述如下

首先申請一個 MDL 內存描述表 memory descriptor list 用來映射我們需要大小的內存地址然后從已獲得的 MDL 分配一塊物理內存獲得其起始地址最后把這塊內存地址映射到用戶地址空間中上述過程依次使用 IoAllocateMdl MmBuildMdlForNonPagedPool 和 MmMapLockedPages 三個 API 函數

下面是一個例子假設 CNccmdFifo 為描述緩沖區的數據結構

CNccmdFifo NccmdFifo;

PMDL pMdlNccmdFifo = IoAllocateMdl(&NccmdFifo, sizeof(NccmdFifo), false, false, NULL);

MmBuildMdlForNonPagedPool(pMdlNccmdFifo);

void* pNccmdFifoUserSpace = (CNccmdFifo*)MmMapLockedPages(pMdlNccmdFifo, UserMode);

現在 pNccmdFifoUserSpace 即為用戶在用戶模式中也能訪問的地址從這以后用戶可以直接在用戶模式中向該地址寫入數據 也可以直接從內核模式讀取該緩沖區中的數據

3.效率比較

作者所從事的工作是開發開放式數控系統 為了對比如上兩種方案的效率在公司一款已經成熟的產品上做測試結果表明使用內存直接映射的方式在效率上有較大的優勢 表 1 是一些測試數據

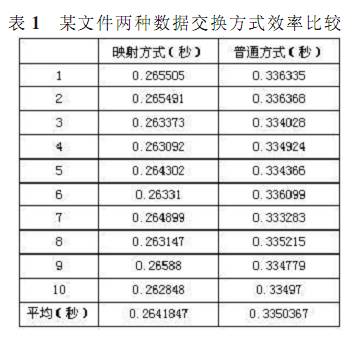

表 1 所測試的文件約 500 行從數據可以看出使用緩沖區映射方式所花費的時間只有使用普通方式用 DeviceIOControl 交換的 78.85% 效率明顯提高

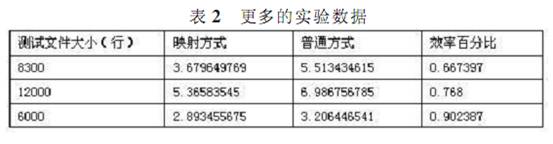

表 2 是更多的實驗數據

從表 2 能看出內存映射方式有較大優勢

4.優缺點和一些問題

因?yàn)閷?duì)讀寫信息存儲時為了避免因?yàn)榫€程的調度而產生問題需要讓記錄在一個指令中完成這意味著從理論上講該映射空間不能太大不能大于 2^32 4G 實際上這是遠遠夠用的

內存映射要求使用物理內存進行映射不能將這些內存用作交換區 減少了交換區內存的使用量實現比較復雜要求對 Windows 操作系統有較深的了解

因?yàn)閷?duì)緩沖區的訪問是在不同的線程中進行的一個讀另一個可能會同時寫需要處理訪問沖突的情況

在對比兩種數據交換方式的效率時 筆者發現 如果遇到一些極端的加工文件它們?cè)诖植逖a(bǔ)階段需要花費較多的時間的話整體的效率差別就會比較小這是本方案在實際應用時需要考慮到的一點
