2 數控波形發生器的結構組成及工作原理

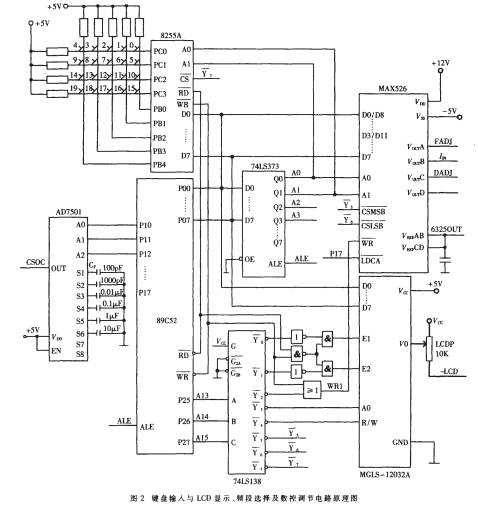

數字化波形發生器主要由主控制器單片機 89C52、鍵盤與顯示電路、波形發生器 MAX038、 12 位 4 路數模轉換器 MAX526、頻段控制單元、幅值控制單元等單元電路組成。單片機主要完成對鍵盤輸入的檢測、對MAX038 輸出波形的選擇、對 D/A 輸出控制, 從而完成對頻率和占空比的調節及對頻段的選擇; 鍵盤采用 4× 5的矩陣鍵盤, 分別設置了數字鍵( 0~9) 和功能鍵( 小數點" ."、頻段、頻率、占空比、幅值、正弦波、方波、三角波、取消等) 共 19 個鍵。使用時先按功能鍵后按數字鍵; 顯示部分采用 LCD 顯示頻率(6 位)和幅值(4 位); MAX038函數發生器芯片是系統的核心部分, 在單片機的控制下輸出正弦波、三角波、矩形波, 且波形的頻率和占空比易于調節; 12 位 4 路輸出的數模轉換器 MAX526 在單片機的控制下, 輸出 2~750μ A 的電流及± 2.4V 和± 2.3V 的電壓, 分別進行頻率、占空比的調節; 頻段選擇單元采用 8選 1 的多路模擬開關 AD7501, 在單片機的控制下使每一路分時選通, 將不同的電容值 CF 接入 MAX038 電路中, 就可確定輸出頻率范圍, 即頻段, 共有 6 個頻段供選擇切換, 輸出波形頻率范圍與 CF 的關系如表 1 所示。幅度控制單元主要調節輸出信號的幅度, MAX038 輸出端OUT 的 VP - P =2V 幅度值通過放大器放大后送入數字衰減器 AT- 280 中進行衰減, 調整放大后的輸出幅度。鍵盤輸入與顯示、頻段選擇及數控調節電路原理圖如圖 2所示。

2 .1 4 路 12 位電壓輸出型 D/A 轉換器 MAX526 的應用MAX526 是 4 路 12 位電壓輸出型 D/A 轉換器, 模擬量電壓輸出為: VOUT=( VREF× Dn ) /4096。8 位數據總線, 數據通過兩次寫操作( 低 8 位 LSB, 高 4 位 MSB) 裝入各輸入寄存器, 并通過異步裝載 DAC 輸入信號將輸入寄存器數據裝入 DAC 寄存器。MAX526 轉換時間為 3μ s , 與TTL/CMOS 電平兼容, 只有 1LSB 不可校正線性誤差的優點, 使其廣泛地應用在數字增益校正、工業控制、自動測試設備等方面。

MAX526 的 VOUTA、VOUTB、 VOUTC、 VOUTD 是 4 通道模擬量輸出引腳; 控制信號 CSMSB、 CSLSB 為高低字節位選擇, 當 CSLSB 為 0 時低 8 位數據輸出, CSMSB 為 0 時高4 位數據輸出?？刂菩盘?/span> LDAC 為 0 時將各自輸入寄存器的內容轉換到其各自獨立的 DAC 寄存器?？刂菩盘?/span>A0、 A1 為通道選擇信號 ; 數 據 線 D0 ~D7, D8 ~D11 與D0~D3 復用; WR 為寫控制信號; 基準電源信號 REFAB是 A、 B 模擬量基準輸入, REFCD 是 C、 D 模擬量基準輸入。MAX526 通過 A0、 A1 選擇 DAC 以便區分訪問的是哪個通道, 通過 CSMSB、 CSLSB、 WR 這 3 個信號區分將轉換數據裝入到 A0、 A1 已選擇的各個輸入寄存器的內容, 并區分寫入的數據是高 4 位還是低 8 位。MAX526編程設計時通過 LDAC 控制各個通道 DAC 寄存器的轉換實現。在接口電路中, 將 LDAC 與單片機的 P17 相連,以便查詢其工作狀態。另外, MAX6325 是一個電壓基準信號源, 提供 MAX526 所必須的外接電壓參考。

2 .2 頻率和占空比的數控調節原理

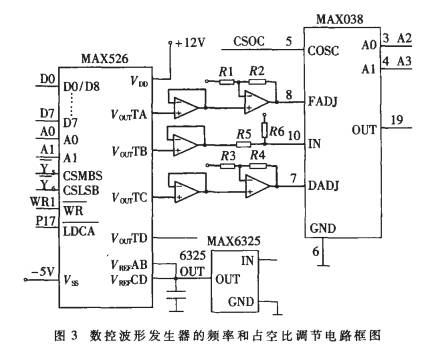

MAX038 的輸出頻率主要受振蕩器電容 CF、 IIN 端電流 IIN 和 FADJ 端電壓 VFADJ 控制。選擇一個 CF 值, 對應IIN 端電流變化, 將產生一定范圍的輸出頻率。另外, 改變 FADJ 端的電壓, 可以在 IIN 控制的基礎上, 對輸出頻率實現微調控制。可通過電壓輸出型的 DAC MAX526 實現輸出頻率的數控調節。MAX038 的 IIN 端和 FADJ 端分別連接到 MAX526 的 VOUTA 和 VOUTB 兩個輸出端上。通過 V B 產生 0V( 00H) 到2.5V( 0FFH) 的輸出電壓, 再經電壓/電流轉換網絡, 在 IIN 端產生 0μ A 到 750μ A 的工作電流, 使之產生相應的頻率范圍。VOUTB 將此工作電流范圍分為 256 級步進間隔, 輸出頻率范圍也被分為 256級步進間隔。所以, IIN 端電流實現了對輸出頻率的粗調。VOUTA 在 FADJ 端產生一個從- 2.4V( 00H) 到+2.4V( 0FFH) 的電壓范圍, 該范圍同樣也包含 256 級步進間隔, 將 IIN 端的步進間隔再次細分為 256 級步進間隔,從而在粗調的基礎上實現微調。各頻段的頻率范圍劃分為 65 536 級間隔。 MAX526 的 VOUTC 在 DADJ 端產生一個從- 2.3V( 00H) 到+2.3V( 0FFH) 的電壓調節范圍, 對占空比實現數字控制, 該范圍包含 256 級步進間隔。VOUTC的每一級步進對應著 Δ V=[2.3- ( - 2.3) ]/256=17.9mV 和V%=( 90%- 10%) /256=0.3125。調節占空比時應盡量避免輸出頻率發生變化。僅當 δ =15%~85%且 25μ A<IIN<250μ A 時, 對頻率影響最小。數控波形發生器頻率和占空比調節電路的原理圖如圖 3 所示。

2 .3 輸出幅值的數控調節

MAX038 的輸出信號本身在輸出級有內部的輸出放大器, 具有很強的驅動能力, 且輸出阻抗小于 0.1Ω, 但是, 由于其輸出波形的幅度為 2VP- P, 若要調節它的輸出幅度, 特別是當輸出頻率較高、輸出波形不是正弦波時,要進行幅度放大相當困難。所以, 要為 MAX038 的 3 種10Hz~10MHz 輸出波形配置一種通用的全帶寬后級輸出放大器。放大以后的輸出信號送入數字衰減器 AT- 280進行衰減。AT- 280 是一種采用 SOIC- 16 塑封表貼封裝形式的 5 位、 0.5B 步距的數字衰減器, 非常適用于高精度衰減、快速開關、極低功耗要求的場合, 其可靠性非常高。VC1、 VC10、 VC2、 VC20、 VC3、 VC30、 VC40、 VC50 分別為數 據 控制端 ; RF1 和 RF2 分別為信號輸入輸出端。AT- 280 的真值表如表 2 所示。

3 數控函數發生器頻率與幅值的 LCD 顯示及頻段選擇

液晶顯示模塊 LCM 是一種將液晶顯示器件、連接件、集成電路、背光源等裝配在一起的組件。在單片機系統中使用液晶模塊作為輸出器件具有顯示質量高、數字式接口、體積小、重量輕、功率消耗小等優點, 非常適合于嵌入式系統、移動設備和掌上設備的使用。點陣圖形液晶模塊不僅可以顯示字符、漢字, 還可以顯示連續、完整的圖形。

3.1 內置 SED1520 的 MGLS- 12032 圖形液晶模塊的應用在 GPS 定位信息采集與顯示系統中, 使用型號為MGLS - 12032 的點陣圖形液晶模塊, 內置 SED152F0A 控制驅動器, 集行、列驅動器和控制器于一體, 廣泛應用于小規模液晶顯示模塊。液晶模塊 MGLS- 12032 的點陣數120× 32, 而一個 SED152F0A 顯示控制器內 置 80× 32( 2560 位) 顯示 RAM 區, RAM 中的一位數據控制液晶屏上一個像素的亮、暗狀態: “ 1” 表示亮, “ 0” 表示暗。顯示RAM 被分成 4 頁, 每頁 8 行有 80 字節, 每頁的數據寄存器分別對應液晶屏幕上的 8 行點。MGLS- 12032A 液晶模塊由兩片 SED1520F0A 驅動, 兩個 SED152F0A 都只用了其中的 60 個列驅動口, 分別驅動液晶顯示器的左、右半屏。當設置了頁地址和列地址后就確定了顯示RAM 中的唯一單元, 該單元由低到高的各個數據位對應于顯示屏上某一列的 8 行數據位, 即每一頁中屏幕上的每一列對應一個顯示 RAM 的 1 字節內容。對顯示RAM 的一個字節單元賦值就是對當前列的 8 行像素點( 一頁) 是否顯示進行控制。

3 .2 液晶模塊與單片機的接口方式

SED1520 液晶顯示控制驅動器可以直接與 89C52 單片機相連, 不必使用其他的接口芯片, 因此選擇存儲器映像方式的接口, 將液晶模塊當作存儲器的一部分, 直接使用存儲器讀寫進行 I /O 操作。在單片機的控制下,按照要求的格式顯示頻率和幅值。由于 LCD 沒有獨立的片選信號, 所以使用單片機的讀寫信號進行選通。單片機的讀寫信號RD 、 WR 通過 74LS00、 74LS04 轉換后作為對 LCD 的片選信號, 分別接 LCM 的兩個控制器芯片SED1520 的使能端 E1、 E2, 高電平允許使用, 低電平禁用。液晶模塊的數據總線 DB0~DB7 與單片機的數據總線 D0 ~D7 ( P0 口) 直接相連, 液晶模塊的控制引腳, 即LCD 的數據/指令選擇端 A0 與 138 譯碼器的地址線Y3相連, 高電平選擇數據通道, 低電平選擇指令通道。LCD的讀/寫控制端 R/W 接Y4 , 高電平讀, 低電平寫。V0 為LCD 提供對比度調節負電壓, 這樣對液晶模塊的各種指令操作, 實際上就是與相應的控制地址交換數據。要在液晶模塊上顯示一個字符或漢字 , 應分別向兩個SED1520 控制器寫指令代碼、寫顯示數據、讀顯示數據。訪問 SED1520 前 , 首先讀取控制器當前的狀態 , 當SED1520 處于忙的狀態時, 除了讀狀態字指令外, 其他指令均不起作用。
