在自動檢測體系中,由模擬信號到數字信號的變換,是由數據收集體系來完成的。數據收集體系(Data Acquisition System,簡稱DAS)它是外部被測模擬信號進入丈量體系的前置通道,有時也稱預處置體系,是對輸入的模擬信號進行長期的數字化丈量,然后取得很多數據以便進一步剖析與處置的電路。在數據收集體系中,A/D 變換器是一個非常重要的環節,它直接關系到丈量的精度、分辨力、變換速度。美國 MAXIM 公司推出的 MAX156A/D 變換器是對比典型的一款,變換器每一個通道都有自個的T/H,并且一切的T/H在同一時間采樣,變換器還有一個2.5 V的內部基準和電源關斷功用,以供給完好的數據收集體系,本文將對MAX156 的構造、功用特性及其工作原理做簡略介紹,并介紹其在數控車床切削力丈量中的使用。

1 MAX156結構、功能特性及其工作原理

1.1 MAX156 的總體結構和主要功能MAX156 是高速、多通道的8 位模數轉換器(ADC),MAX156 有4 個模擬輸入通道。每一個通道都有自己的 T/H 在同一時刻取樣。轉換器在3.6 μs內轉換完一個通道,并且將結果存儲在片內的8 ×8RAM 中。當工作于+5 V 的單電源時, MAX156 可以工作于單極性或者雙極性,進行單端或者差分轉換。MAX156 有24 腳窄塑料DIP 封裝和28腳寬 SO 封裝。

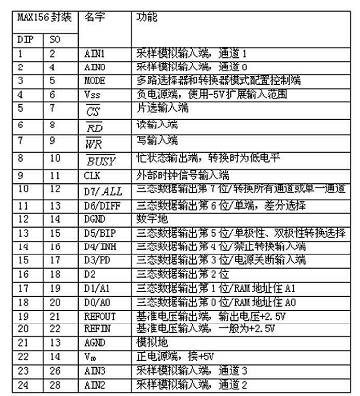

1.2 MAX156 的引腳說明

1.3 MAX156 的根本作業原理

MAX156 包含一個3.6 μs 的逐次比較型ADC 和4 個盯梢和堅持輸入端。當改換開端,一切的AIN 端一起采樣。進行單通道或許多通道改換都需求預先懇求,且通道可所以單端和差分混合的。各通道是不是采樣取決于他們是不是被選中。ADC 的成果被存入片內 RAM中。給出一個
脈沖,在
的上升沿,MUX裝備寄存器數據；在
